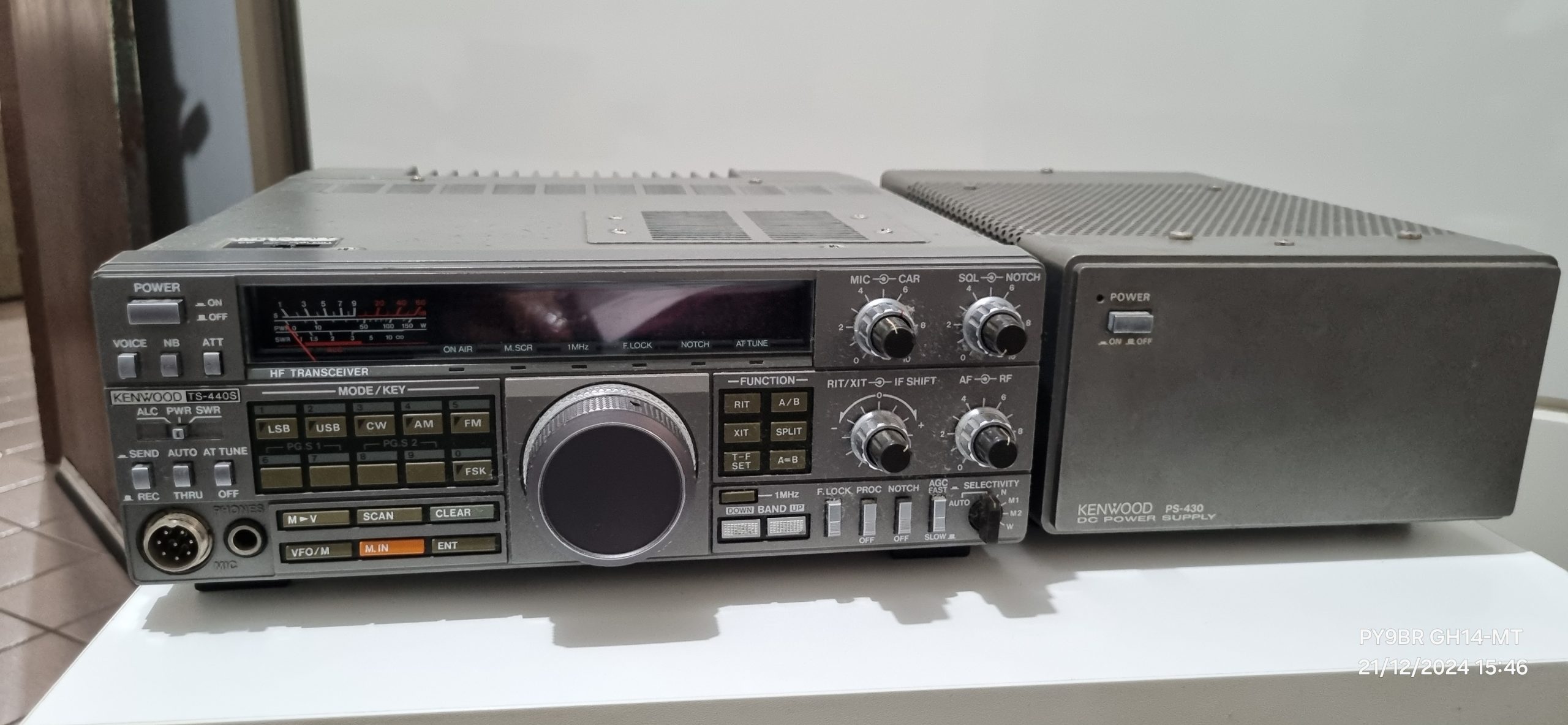

Ficha Técnica – Kenwood TS-440S
-
Fabricante: Kenwood (Trio-Kenwood Communications)
-
Modelo: TS-440S
-
Tipo: Transceptor HF (SSB/CW/AM/FM)
-
Ano de fabricação: 1986 – 1991
-
Faixas de operação: HF 160 a 10 metros (1,6 – 30 MHz)
-
Tipos de emissão: SSB (USB/LSB), CW, AM, FM (com unidade opcional FM-430)
-
Impedância da antena: 50 Ω (SO-239)
-
Tensão de alimentação: 13,8 V CC ±15% (negativo à massa)
-
Consumo:
-
Recepção: ~1,6 A
-
Transmissão (100 W): até 20,5 A
-
Receptor
-
Intervalo de cobertura do receptor: 150 kHz – 30 MHz (AM/FM Broadcast + HF)
-
Sensibilidade (12 dB SINAD / S+N/N):
-
SSB/CW: 0,25 µV (10 dB S+N/N)
-
AM: 2,0 µV (10 dB S+N/N)
-
FM: 0,5 µV
-
-
Rejeição imagem: > 60 dB
-
Rejeição de frequência intermediária: > 70 dB
-
Silenciador (squelch): Ajustável
-
Audio output: 1,5 W em 8 Ω
Transmissor
-
Faixas de transmissão: 1,8 a 29,7 MHz (dependendo da versão/região)
-
Potência de saída:
-
SSB/CW/FM: 10 – 100 W ajustável
-
AM: 4 – 40 W (portadora)
-
-
Estabilidade de frequência: ±100 Hz após aquecimento de 30 min
-
Espúrios: > 60 dB abaixo da portadora
-
IMD (SSB): > 30 dB abaixo da portadora
-
Taxa de chaveamento CW: 40 WPM máx.
Recursos e Funções
-
100 canais de memória
-
Sintetizador PLL controlado por microprocessador
-
Dupla VFO (A/B)
-
Função Split (TX em frequência diferente da RX)
-
Passband Tuning (ajuste da largura de banda de áudio)
-
RIT/XIT (Receiver/Transmitter Incremental Tuning)
-
Noise Blanker (NB)
-
Conector para Tuner externo (AT-440 opcional)
-
Possibilidade de controle por computador (IF-232C opcional)
-
Alto-falante embutido
-
Dimensões: 270 × 96 × 238 mm (L × A × P)
-
Peso: ~6,9 kg
